Расшифровка КГТП-ХЛ по ГОСТ 24334-2020: где облегченный гибкий кабель подходит, где быстро выходит из строя и чем он отличается от КГ-ХЛ и ПВС.
Автор: Манас Кенесарин, инженер-электрик, технический эксперт ETX · Опубликовано: 15.10.2026
Гибкий кабель КГТП-ХЛ с изоляцией и оболочкой из термопластичного эластомера работает при температуре от –60 до +50 °C. Для временных линий на стройплощадке, питания бетономешалки или переносного удлинителя такой марки хватает с запасом. Для кранов, тельферов, лебедок и лифтов КГТП-ХЛ не подходит: термоэластопласт хуже резины переносит растяжение. Разберем каждую ситуацию и покажем, когда КГТП-ХЛ применение оправдано, а когда лучше сразу подобрать другую марку.
Получить консультацию
Зачем разбираться в расшифровке КГТП: слово эксперту
Приветствую, меня зовут Манас Кенесарин, я специалист по кабельной продукции. Прошел путь от электромонтажника до технического консультанта. За плечами десятки объектов, включая нефтебазы, промышленные и стройплощадки.
Расскажу про кабель КГТП-ХЛ и разберу расшифровку КГТП по межгосударственному ГОСТ 24334-2020, который действует с 19 декабря 2022 года. Сравню марку с КГ-ХЛ и ПВС, покажу, где выбор оправдан, а где приведет к раннему отказу линии. Рекомендации опираются на ГОСТ 24334-2020, технические условия заводов и практику работы с клиентами ETX.
4 элемента маркировки: расшифровка и конструкция КГТП-ХЛ
Марку собирают по правилам ГОСТ 24334-2020, каждая буква отвечает за определенный параметр. К означает «кабель», Г указывает на степень гибкости, то есть на силовой гибкий кабель. Медные жилы в марке отдельной буквой не обозначают, по техническим условиям заводов их скручивают из проволок 5-го класса гибкости по ГОСТ 22483. Сочетание ТП читается как единое обозначение термопластичного эластомера, из него выполнены и изоляция, и оболочка. Аббревиатура ХЛ через дефис подтверждает холодостойкое исполнение. Полная расшифровка КГТП-ХЛ звучит как «кабель силовой гибкий с изоляцией и оболочкой из термопластичного эластомера, холодостойкий».
Конструктивно кабель собран из медных многопроволочных жил, изоляции каждой жилы и общей оболочки из термоэластопласта. Сечения начинаются от 0,75 кв. мм, верхняя граница зависит от завода и составляет 95–120 кв. мм. Кабели выпускают на номинальное напряжение 380/660 В переменного тока частотой до 400 Гц, технические условия заводов допускают постоянное напряжение до 1000 В. Минимальный радиус изгиба составляет 8 наружных диаметров кабеля.
Когда стоит применять КГТП-ХЛ
ГОСТ 24334-2020 относит кабели из термопластичных эластомеров к легкому и среднему режиму работы. Строители, нефтяники и электромонтажники заказывают такой кабель для следующих типов работ:

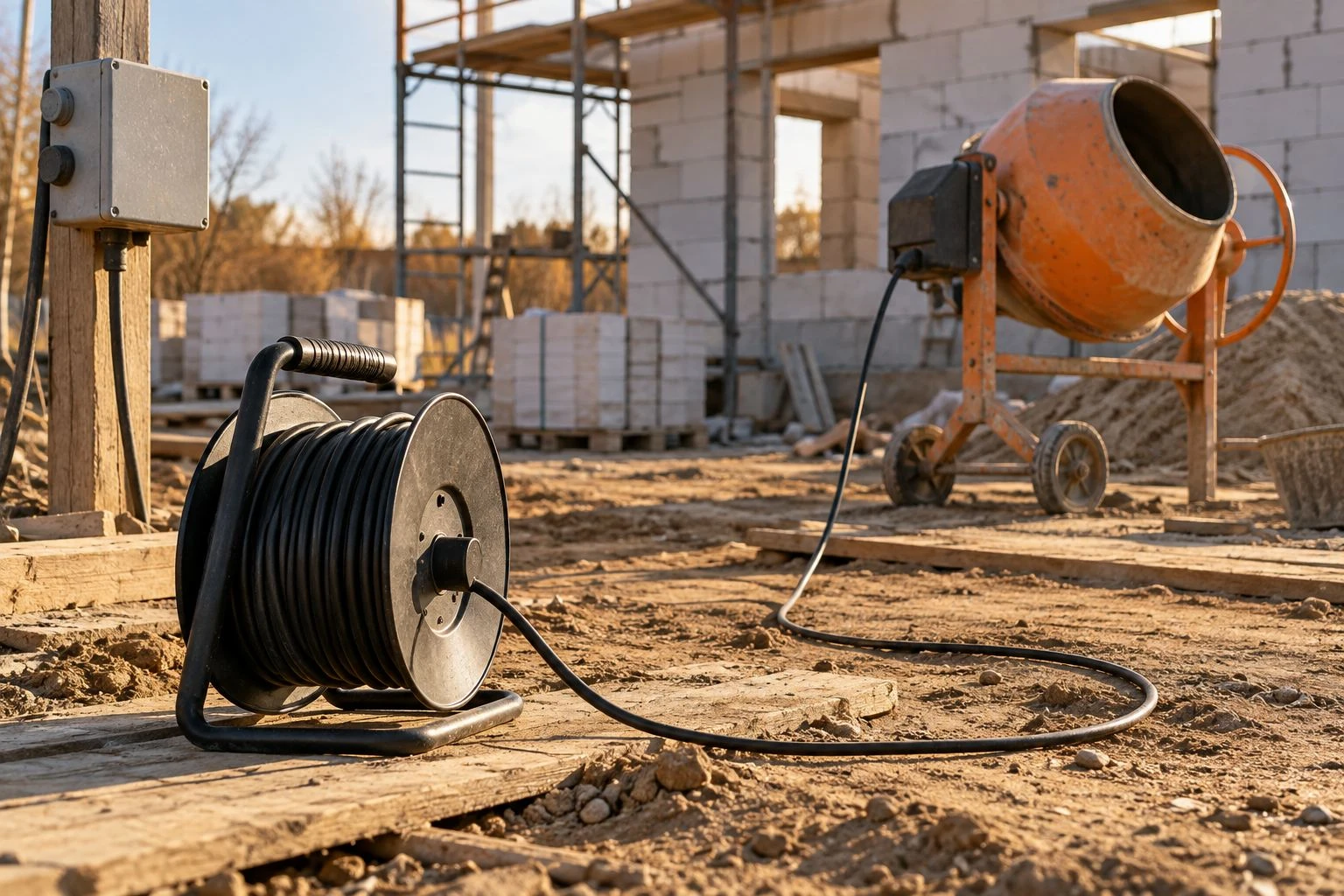

- Временные питающие линии на стройплощадке. Кабель подключает бетономешалки, компрессоры, прожекторы и перфораторы к распределительным щитам. Благодаря гибкости линию быстро перебрасывают с участка на участок.
- Удлинители для дачи и загородных объектов. Трехжильный кабель сечением 2,5 кв. мм выдерживает нагрузку до 4 кВт на длине до 30 м. Черная оболочка стойка к ультрафиолету, озону и влаге, поэтому применение КГТП-ХЛ в переносных линиях встречается повсеместно.
- Питание сварочных инверторов на выездных работах. КГТП-ХЛ подводит питание от щита к аппарату, сечение подбирают по потребляемой мощности из паспорта инвертора. Сварочные провода к электрододержателю выполняют другим кабелем.
- Полевые подключения нефтегазового оборудования в северных регионах Казахстана. Кабель работает при морозе до –60 °C, однако прокладывать его в холодном состоянии технические условия разрешают только при температуре от –40 °C и выше. В сильный мороз барабан заранее прогревают в теплом помещении.
Подобрать нужное сечение и марку можно в разделе каталога «Кабели силовые с медной жилой гибкие» на нашем сайте.
Отличие КГ и КГТП: 3 параметра, по которым марки расходятся
Клиенты регулярно интересуются, чем КГТП отличается от КГ и стоит ли переплачивать за резину. Разница складывается из материала, цены и механической стойкости.
Первый параметр касается материала изоляции и оболочки. У КГ изоляция и оболочка выполнены из резины, у КГТП из термопластичного эластомера. Резину вулканизируют, термоэластопласт перерабатывают как обычный термопласт.
Второй параметр связан с ценой. У продавцов КГТП-ХЛ 3×2,5 обычно стоит дешевле резинового КГ-ХЛ того же сечения. Точная разница зависит от завода, партии и объема заказа, поэтому отличие КГ и КГТП по стоимости проверяйте в актуальном предложении, марку выбирайте по условиям работы.
Третий параметр определяет ресурс кабеля на объекте. Термоэластопласт плохо переносит растяжение. При нагреве материал быстро теряет прочность, искры от сварки прорезают оболочку. На стационарных линиях и при умеренной частоте пересоединений разница почти незаметна. На механизмах с растягивающей нагрузкой и ежедневными перегибами применение КГТП увеличит частоту замен.
Таблица: КГТП-ХЛ и КГ-ХЛ отличие по характеристикам
| Параметр | КГТП-ХЛ | КГ-ХЛ |
|---|---|---|
| Материал изоляции и оболочки | Термопластичный эластомер | Резина |
| Рабочая температура | от –60 до +50 °C | от –60 до +50 °C |
| Минимальная температура прокладки | –40 °C | –40 °C |
| Номинальное напряжение | 380/660 В, до 400 Гц | 380/660 В, до 400 Гц |
| Режим работы по ГОСТ 24334-2020 | Легкий и средний | Легкий и средний |
| Стойкость к растяжению и искрам | Ниже | Выше |
| Срок службы по ТУ | 4 года | 4 года |
| Гарантийный срок | 6 месяцев | 6 месяцев |
| Краны, тельферы, лебедки | Исключены производителями | Нужен кабель для тяжелого режима |
Из сводных данных отличие КГТП-ХЛ и КГ-ХЛ видно четко. По электрическим параметрам, температурному диапазону и сроку службы марки совпадают. Принципиальная разница проявляется в механической стойкости. Для подъемных механизмов с растягивающей нагрузкой ГОСТ 24334-2020 рекомендует кабели для тяжелого режима, например, с упрочняющими элементами или с оболочкой из полихлоропреновой резины.
КГТП или ПВС: 3 варианта удлинителя для дачи и стройки
На дачных участках и малых стройках задача всегда одна. Протянуть удлинитель от щита к инструменту так, чтобы линия выдержала холод, грязь и случайный наезд тележкой.
ПВС привлекает низкой ценой, но по ГОСТ 7399-97 провод обычного исполнения рассчитан на мороз только до –25 °C. На холоде оболочка из поливинилхлорида дубеет, изоляция трескается при частом сгибании. Сравнение КГТП или ПВС показывает четкую границу по сезону.
Краткое сравнение для удлинителя длиной 25 м:
- ПВС 3×1,5 кв. мм. Низкая стоимость, рабочая температура до –25 °C, нагрузка до 3,5 кВт. Подходит для летней дачи.
- КГТП-ХЛ 3×2,5 кв. мм. Рабочая температура до –60 °C, прокладка при морозе до –40 °C, нагрузка до 4 кВт. Подходит для стройки и зимних работ.
- КГ-ХЛ 3×2,5 кв. мм. Температурный диапазон совпадает с КГТП-ХЛ, зато резина лучше держит растяжение, истирание и искры. Выбор для тяжелых условий с ежедневными перемотками.
Когда применение КГТП может привести к раннему отказу линии
Термоэластопласт уступает резине по механической стойкости в нескольких сценариях. Разберем три частые ситуации с рекомендациями.
Подъемно-транспортные механизмы
На кранах, тельферах, лебедках и лифтах кабель постоянно тянут, термоэластопласт плохо держит растяжение, поэтому КГТП-ХЛ не подойдет. Для тяжелого режима ГОСТ 24334-2020 предусматривает кабели с упрочняющими элементами, а также кабели с оболочкой из полихлоропреновой резины или полиуретана.
Клиенты часто спрашивают, подходит ли КГТП-ХЛ для сварочного аппарата или бетономешалки. С бетономешалкой мощностью до 2 кВт кабель КГТП ХЛ 3×2,5 или 3×4 кв. мм справляется уверенно. Питающую линию сварочного инвертора тоже делают из КГТП-ХЛ. Для сварочных проводов от аппарата к электрододержателю применять КГТП не стоит, ведь брызги металла прожигают термоэластопласт. По ГОСТ 24334-2020 такие цепи собирают из особо гибкого кабеля, например, КОГ.
Регулярный наезд тяжелой техникой
Оболочка из термоэластопласта выдерживает разовое статическое давление, но при частых проездах погрузчиков и самосвалов деформируется и трескается. Для таких участков прокладывайте кабель в кабельном канале или металлорукаве.
Ежедневная намотка на катушку
Срок службы КГТП-ХЛ по техническим условиям составляет 4 года, гарантийный срок равен 6 месяцам. При постоянной смотке-размотке на барабан реальный ресурс по опыту сокращается до 2–3 сезонов. Резиновый КГ-ХЛ в таком режиме служит дольше, хотя его срок службы по ТУ тоже составляет 4 года.
6 вопросов о применении КГТП-ХЛ с ответами специалиста
Чем КГТП отличается от КГ и правда ли он дешевле?
Разница в материале изоляции и оболочки. КГ производят с резиной, а КГТП с термопластичным эластомером. По электрическим параметрам и температуре марки совпадают. КГТП-ХЛ 3×2,5 обычно стоит дешевле КГ-ХЛ того же сечения, но разница зависит от завода и продавца, поэтому уточняйте актуальную цену.
Подходит ли КГТП-ХЛ для сварочного аппарата или бетономешалки?
Для бетономешалки мощностью до 2 кВт достаточно КГТП-ХЛ 3×2,5 кв. мм. Питание сварочного инвертора от щита тоже подключают через КГТП-ХЛ, сечение берут по паспорту аппарата. Сварочные провода к электрододержателю выполняют особо гибким кабелем, например, КОГ, поскольку искры прожигают термоэластопласт.
Что лучше для удлинителя на даче и стройке: КГТП-ХЛ или ПВС?
Летом на небольших расстояниях до 10–15 м провода ПВС 3×1,5 кв. мм достаточно. ПВС обычного исполнения рассчитан на мороз до –25 °C. Для зимних работ и длины свыше 20 м выбирайте КГТП-ХЛ 3×2,5 кв. мм, рабочий диапазон марки начинается от –60 °C, а нагрузка доходит до 4 кВт.
Выдержит ли КГТП-ХЛ, если по нему проедет техника?
Разовый наезд легкового автомобиля кабель переносит. Регулярные проезды тяжелой техники деформируют оболочку. На таких участках прокладывайте кабель в отдельном канале или металлорукаве.
Для каких нагрузок КГТП-ХЛ достаточно, а когда нужен полноценный КГ-ХЛ?
КГТП-ХЛ применяют на временных линиях с умеренной частотой пересоединений, в удлинителях и в питании инструмента. При ежедневных перемотках, растягивающих нагрузках и вблизи сварки выбирают резиновый КГ-ХЛ. Для кранов, тельферов и лебедок нужен кабель для тяжелого режима по ГОСТ 24334-2020.
Сколько прослужит КГТП-ХЛ при ежедневной намотке на катушку?
Срок службы по техническим условиям составляет 4 года, гарантийный срок равен 6 месяцам. При ежедневной смотке-размотке реальный ресурс по опыту сокращается до 2–3 сезонов.
