При какой температуре можно прокладывать кабель без прогрева, как и сколько греть барабан, сроки раскатки на морозе и протокол прогрева для сдачи объекта.
Автор: Манас Кенесарин, инженер-электрик, технический эксперт ETX · Опубликовано: 09.10.2026
В Казахстане крупные промышленные объекты строят круглый год, зимой в северных и центральных областях столбик термометра опускается до −40 °C и ниже. Прокладка кабеля при низких температурах требует строгого соблюдения строительных норм СН РК 4.04-07-2023, ГОСТ 31996-2012 и ПУЭ РК. Для каждого типа изоляции установлен свой порог: если за сутки до начала работ воздух хотя бы временно опускался ниже него, кабель раскатывают только после прогрева. Нарушение правил оборачивается трещинами оболочки, пробоем изоляции и заменой поврежденных участков за счет подрядчика.
Получить консультацию
Инженер-электрик с многолетним стажем о зимнем кабельном монтаже
Приветствую, меня зовут Манас Кенесарин. За время работы в кабельном монтаже провел десятки объектов по всему Казахстану, включая Атыраускую, Мангистаускую и Западно-Казахстанскую области.
Работал на объектах, где ночные температуры опускались до −35 °C. Раскатку делали только через тепляк, с протоколом прогрева на каждый барабан. Подбирал кабель для объектов с расчетной зимней температурой до −40 °C. На таких трассах обычный ВВГнг не ставят, требуется холодостойкое исполнение (ХЛ).
Один правильно прогретый барабан экономит бюджет на перемонтаж целого участка. Сейчас расскажу, как организовать монтаж по нормативам, сохранить изоляцию целой и собрать документацию для приемки.
Допустимая температура прокладки кабеля: пороги для 5 типов изоляции
Главным документом для монтажников служат строительные нормы СН РК 4.04-07-2023 «Электротехнические устройства». Раздел 8.5 определяет, при какой температуре прокладка кабеля допускается напрямую с барабана. Ориентиром служит температура воздуха за 24 часа до начала работ: если она опускалась ниже порога, кабель прогревают (п. 8.5.3). Кратковременные ночные заморозки на 2–3 часа после теплого периода в расчет не берут (п. 8.5.4).
Таблица. Минимальная температура прокладки кабеля без прогрева по п. 8.5.3 СН РК 4.04-07-2023
| Тип кабеля | Температура воздуха за 24 ч до работ, ниже которой нужен прогрев |
|---|---|
| Бронированные и небронированные с бумажной пропитанной изоляцией в свинцовой или алюминиевой оболочке | 0 °C |
| Маслонаполненные низкого и высокого давления | −5 °C |
| С пластмассовой или резиновой изоляцией до 35 кВ, с волокнистым наружным покровом или броней из стальных лент или проволоки | −7 °C |
| С ПВХ или резиновой изоляцией до 10 кВ, оболочкой без волокнистых материалов или броней из профилированной стальной оцинкованной ленты | −15 °C |
| Небронированные с полиэтиленовой изоляцией и оболочкой, а также с резиновой изоляцией в свинцовой оболочке | −20 °C |
На объектах ETX часто монтируем марки ВВГнг(А)-LS, АВВГнг(А)-LS и ВБШвнг(А)-LS из каталога силовых кабелей. Для ВВГнг(А)-LS и АВВГнг(А)-LS порог составляет −15 °C. Бронированный ВБШвнг(А)-LS ГОСТ 31996-2012 тоже разрешает раскатывать без подогрева до −15 °C, однако СН РК относит кабели с броней из стальных лент к строке −7 °C.
При сдаче объекта по строительным нормам ориентируйтесь на более строгий порог. Ниже −40 °C прокладка кабелей всех марок запрещена, холодостойкое исполнение ХЛ исключением не служит (п. 8.5.7). Небронированные кабели с алюминиевой оболочкой в ПВХ-шланге не прокладывают ниже −20 °C даже после подогрева (п. 8.5.6).
Аббревиатура ХЛ в марке (ВВГнг(А)-LS-ХЛ, ВБШвнг(А)-ХЛ, КГ-ХЛ) отвечает за стойкость к морозу при эксплуатации: такие кабели работают при температуре до −60 °C. Порог прокладки без подогрева для них задают технические условия завода, ГОСТ 31996-2012 отдельной цифры для ХЛ не устанавливает. У большинства силовых марок ХЛ этот порог остается на уровне −15 °C, у отдельных серий опускается до −30…−45 °C. Гибкий КГ-ХЛ по ТУ 16.К73.05 монтируют без подогрева до −40 °C. Запрет на прокладку ниже −40 °C касается и холодостойких марок, поэтому перед зимним монтажом сверяйте порог с паспортом конкретного кабеля.
Прогрев кабелей на барабанах: 3 способа и сроки раскатки
Когда наружный воздух холоднее порогового значения для конкретной марки, перед раскаткой кабель обязательно выдерживают в тепле одним из трех проверенных способов. Строительные нормы требуют подогрева, способы и режимы определяет технология монтажа кабельных линий.
Прогрев в теплом помещении или тепляке
Барабан целиком помещают в отапливаемое пространство с температурой от +5 до +40 °C. Продолжительность зависит от температуры воздуха внутри: при +5…+10 °C кабель выдерживают 72 часа, при +10…+25 °C хватает 24 часов, при +25…+40 °C достаточно 18 часов. Способ надежный, однако требует места и планирования за 1–3 суток.
Прогрев электрическим током
На стройплощадке используем сварочные или специальные трансформаторы мощностью 15–25 кВА напряжением не выше 380 В. Более высокое напряжение для прогрева кабеля запрещают Правила техники безопасности при эксплуатации электроустановок потребителей РК (п. 332). Ток пропускаем по жилам, изоляция прогревается изнутри за несколько часов в зависимости от сечения и длины. Температуру жил держим не выше +40 °C. Нагрев прекращаем, когда внешние витки достигнут +20 °C при воздухе до −10 °C или +30 °C при более сильном морозе. Токовый метод экономит время, но требует квалифицированного электрика для контроля температуры.

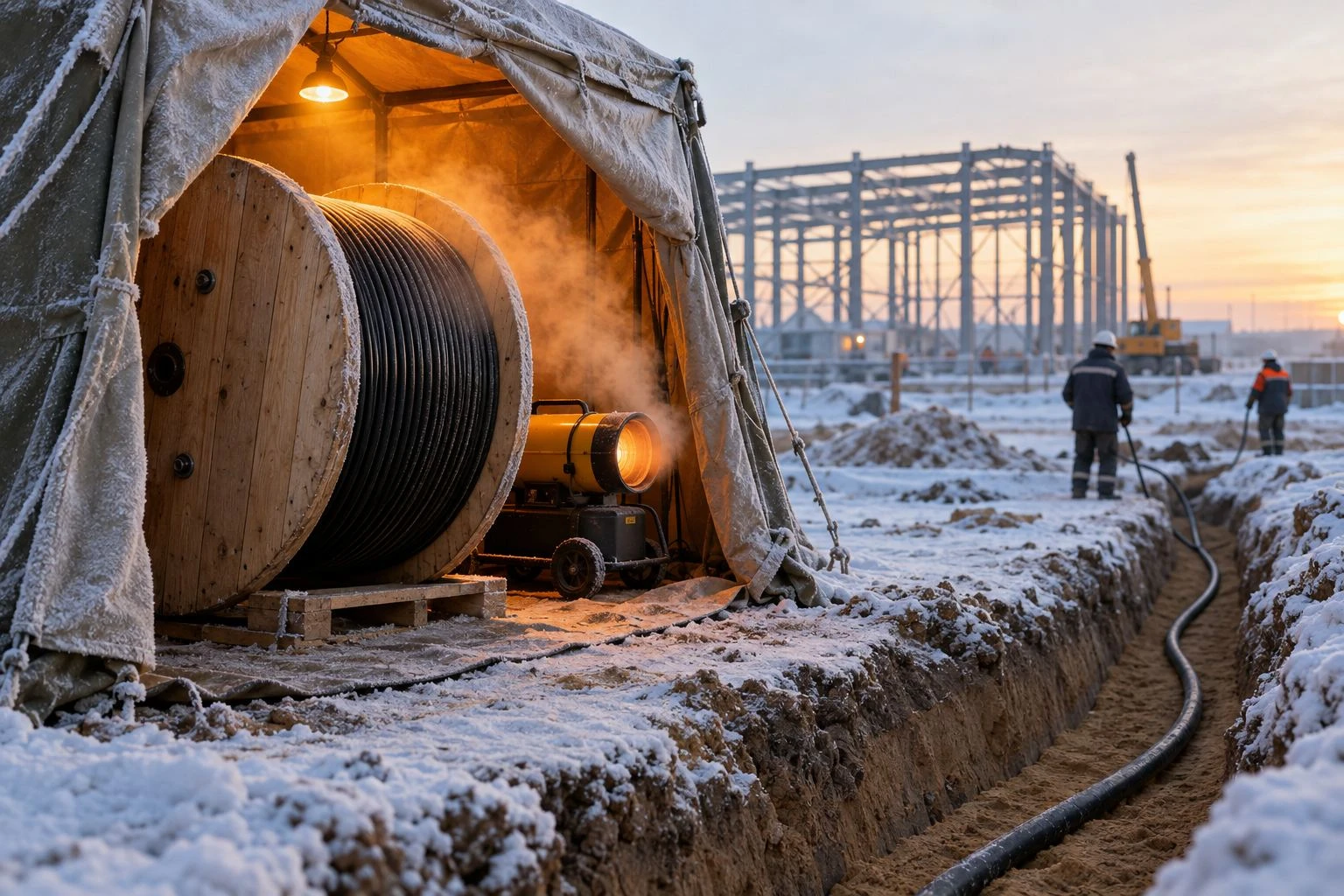

Прогрев в утепленном шатре с тепловой пушкой
Барабан размещают в укрытии из брезента или тента и подают внутрь воздух с температурой до +40 °C. Каждые 20 минут барабан поворачивают, чтобы витки прогревались равномерно. Удобный вариант, если нет стационарного помещения рядом с трассой. С одной воздуходувкой прогрев занимает примерно 18–24 часа, с двумя — сокращается до 12–16 часов.
Клиенты ETX часто спрашивают, сколько часов длится прогрев кабелей на барабанах перед раскаткой. Ответ зависит от способа и температуры прогрева. При токовом методе хватает нескольких часов, в шатре с воздуходувками закладывайте 12–24 часа, в тепляке от 18 до 72 часов.
После прогрева кабель раскатывают в строго ограниченное время, иначе изоляция промерзнет повторно. Пункт 8.5.5 СН РК 4.04-07-2023 устанавливает максимальные сроки:
- От 0 до −10 °C. Укладка занимает около часа.
- От −10 до −20 °C. Лимит сокращается в среднем до 40 минут.
- От −20 °C и ниже. На весь монтаж отведено примерно полчаса.
На практике рекомендую закладывать запас в 10–15 минут. На крупных объектах часть бригады разматывает кабель, часть сразу укладывает его в лоток или траншею. Такой конвейер заметно сокращает потери времени.
Прокладка кабеля при температуре ниже нормы: 3 дефекта на морозе
Марки ВВГ и ВВГнг(А)-LS из каталога ETX оснащены ПВХ-изоляцией и ПВХ-оболочкой. На морозе поливинилхлорид теряет эластичность и становится хрупким, поэтому порог для таких марок установлен на −15 °C.
Вот что происходит, если раскатать холодный кабель без прогрева:
- Микротрещины оболочки. При изгибе на поворотах трассы наружный слой ПВХ лопается. Повреждения трудно заметить, влага через них проникает внутрь и постепенно разрушает изоляцию жил.
- Пробой на изгибах. В гофрах, на поворотах и переходах промерзший диэлектрик трескается в точке перегиба. Дефект проявляется спустя месяцы в виде короткого замыкания.
- Повреждение покрова брони. У ВБШв поверх стальных лент идет ПВХ-шланг. На резком перегибе он лопается, ленты остаются открытыми для влаги и коррозии.
Прокладка кабеля при низких температурах в траншее
Клиенты часто спрашивают, допускается ли монтаж ВБШв и АВБШв в грунте при −20 °C. Да, при соблюдении 4 условий:
- Предварительный нагрев. Для бронированных марок с ПВХ-изоляцией допустимая температура прокладки кабеля составляет −7 °C по СН РК 4.04-07-2023 и −15 °C по ГОСТ 31996-2012. При −20 °C кабель выдерживают в тепле одним из трех способов, описанных выше.
- Немедленное покрытие грунтом. Прогретый кабель в траншее засыпают первым слоем разрыхленной земли сразу после укладки. Окончательно засыпать траншею и уплотнять засыпку разрешено только после охлаждения кабеля (п. 8.5.8 СН РК 4.04-07-2023).
- Допустимый радиус изгиба. Прогретый кабель нельзя изгибать по радиусу меньше допустимого (п. 8.5.8 СН РК 4.04-07-2023). ГОСТ 31996-2012 (п. 10.3) задает минимум 7,5 наружного диаметра для многожильных кабелей и 10 диаметров для одножильных, наличие брони кратность не меняет. Для ВБШвнг(А)-LS 4х95 на 1 кВ диаметром около 41,6 мм получается примерно 310 мм.
- Строгий контроль времени. Весь процесс от извлечения из тепляка до покрытия грунтом укладывается в полчаса при −20 °C.
Грунт в зимней траншее тоже промерзает. Подсыпку из песка выполняйте заранее и храните утепленной, чтобы кабель ложился на пластичное основание. Лед и снег из траншеи убирают полностью (п. 8.5.2 СН РК 4.04-07-2023). Кабель укладывают змейкой с запасом по длине 1–2% (пп. 8.1.4 и 8.5.8).
Протокол прогрева кабелей на барабанах: зачем нужен и как оформить
Любой объект с кабельным монтажом в холодное время года сдается с полным пакетом исполнительной документации. Протокол прогрева кабелей на барабанах перед прокладкой при низких температурах входит в перечень документов, которые передают при сдаче кабельной линии в эксплуатацию (п. 224 Правил технической эксплуатации электроустановок потребителей). Единой утвержденной формы в РК нет, поэтому шаблон заранее согласуют с заказчиком.
Протокол фиксирует:
- Номер барабана, марку, сечение и длину кабеля.
- Дату и время начала и окончания нагрева.
- Способ нагрева (тепляк, электрический ток, тепловая пушка).
- Температуру наружного воздуха и наружного покрова до и после процедуры, при прогреве током также силу тока.
- Подписи ответственного инженера и представителя технадзора.
Результаты измерения сопротивления изоляции в протокол прогрева не входят. Если при сдаче протокола прогрева нет, технадзор может потребовать повторные испытания изоляции мегаомметром на 2500 В. По п. 311 ПУЭ РК у силовых кабелей до 1 кВ сопротивление изоляции должно составлять не менее 0,5 МОм. При обнаружении сниженного сопротивления участок подлежит замене за счет подрядчика.
Рекомендую вести протокол в двух экземплярах и фотографировать процесс нагрева с отметкой времени. На практике такие фотоотчеты ускоряют приемку и снимают вопросы технадзора.
5 ответов о зимней раскатке и прогреве от инженера ETX
При какой минимальной температуре можно прокладывать кабель с ПВХ-изоляцией без прогрева?
Для марок до 10 кВ с ПВХ или резиновой изоляцией и оболочкой без волокнистых материалов (ВВГ, ВВГнг, АВВГ) допустимая температура прокладки кабеля составляет −15 °C. В расчет берут минимальную температуру воздуха за 24 часа до начала работ. Ниже порога обязателен предварительный нагрев по п. 8.5.5 СН РК 4.04-07-2023.
Как и сколько часов прогревают барабан с кабелем перед раскаткой?
Способ определяет продолжительность. В тепляке прогрев кабеля на барабане занимает более 18 часов при +25…+40 °C и до 72 часов при +5…+10 °C. Электрическим током через жилы удается прогреть за несколько часов. В утепленном шатре с воздуходувками хватает 12–24 часов.
Что будет, если размотать ВВГ на морозе без прогрева?
Небронированные марки с полиэтиленовой изоляцией сохраняют эластичность до −20 °C. Кабели с ПВХ-изоляцией и ПВХ-шлангом (ВВГнг, АВВГнг) допускают раскатку до −15 °C, бронированные ВБШвнг по СН РК до −7 °C. Кабели с бумажной пропитанной изоляцией теряют гибкость уже при 0 °C.
Нужен ли протокол прогрева кабеля для сдачи объекта?
Протокол прогрева кабелей на барабанах входит в перечень документов для сдачи кабельной линии в эксплуатацию по п. 224 Правил технической эксплуатации электроустановок потребителей РК. Отсутствие документа дает технадзору основание потребовать повторные испытания изоляции, при отклонениях в показателях сопротивления участок подлежит замене.
Можно ли прокладывать бронированный кабель в траншее при −20 °C?
Прокладка кабеля допускается при условии обязательного предварительного нагрева, немедленной присыпки разрыхленным грунтом и соблюдения допустимого радиуса изгиба. Весь монтаж от извлечения барабана из тепляка до присыпки занимает около получаса.
