Вес, наружный диаметр и допустимый ток ВВГнг(А)-LS по сечениям: три сводные таблицы по ГОСТ 31996-2012 и ПУЭ для расчета кабельной трассы.
Автор: Манас Кенесарин, инженер-электрик, технический эксперт ETX · Опубликовано: 27.09.2026

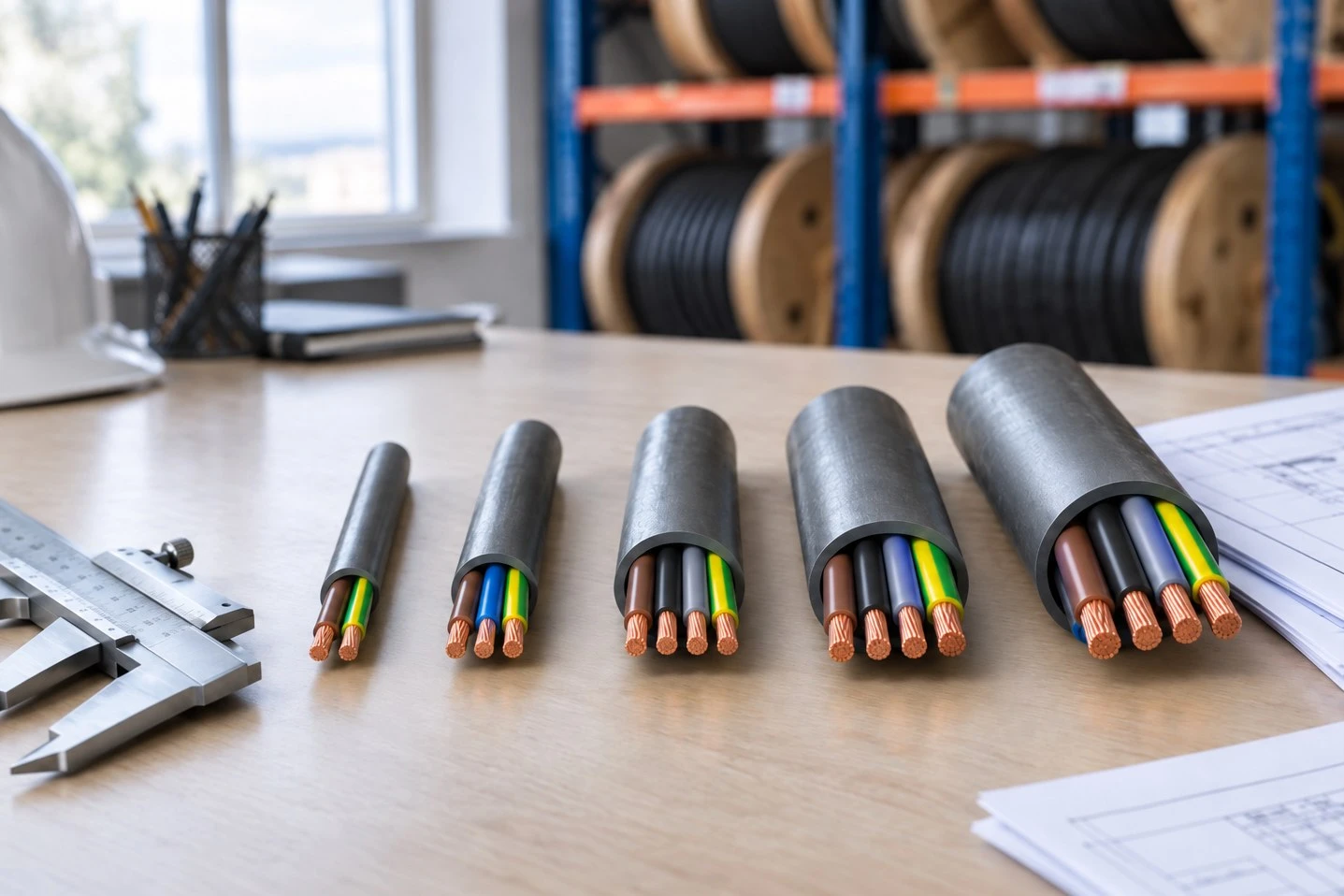

Вес кабеля ВВГнг(А)-LS составляет от 149 кг/км (сечение 3×1,5) до 12 783 кг/км (5×240), наружный диаметр от 10,2 до 38,0 мм, допустимый ток от 19 до 500 А в зависимости от сечения и способа прокладки. Ниже приведены 3 сводные таблицы по ГОСТ 31996-2012 и ПУЭ для расчета кабельной трассы.
Получить консультацию
Слово эксперту: с 2014 года в кабельной отрасли
Приветствую, меня зовут Манас Кенесарин, работаю в кабельной отрасли с 2014 года. Подбирал сечения для жилых комплексов, промышленных площадок и нефтегазовых объектов Западно-Казахстанской области. Через мои руки прошли тысячи спецификаций.
Покажу в одном справочнике все параметры ВВГнг(А)-LS, на поиск которых проектировщики и снабженцы тратят несколько часов, сравнивая каталоги разных заводов. Все данные по ГОСТ 31996-2012 для кабеля напряжением 1 кВ.
Расшифровка маркировки ВВГнг(А)-LS и область применения кабеля
За каждым символом в обозначении «ВВГнг(А)-LS» стоит конкретная характеристика.
- «В» (первое). Виниловая (ПВХ) изоляция жил.
- «В» (второе). Виниловая (ПВХ) оболочка.
- «Г». Кабель без брони и защитных покровов.
- «нг(А)». Нераспространение горения при групповой прокладке по категории А.
- «LS». Пониженное дымо- и газовыделение (от англ. Low Smoke).
Кабель производится по ГОСТ 31996-2012, действующему на территории Казахстана. Стандарт регламентирует номинальные сечения жил от 1,5 до 240 мм², толщину изоляции и оболочки, испытательные напряжения.
Вес ВВГнг(А)-LS: полная таблица массы от 1,5 до 240 мм²
При проектировании трассы инженер первым делом рассчитывает нагрузку на лоток, перекрытие и подвес. Для точного расчета понадобятся данные по весу ВВГнг(А)-LS в кг/км от конкретного завода-изготовителя. Таблица составлена по данным заводов-изготовителей в соответствии с ГОСТ 31996-2012 для кабеля напряжением 1 кВ.
Таблица 1. Масса ВВГнг(А)-LS, кг/км (напряжение 1 кВ)
| Сечение | 3-жильный | 4-жильный | 5-жильный |
|---|---|---|---|
| 1,5 мм² | 149 | 177 | 212 |
| 2,5 мм² | 189 | 227 | 274 |
| 4 мм² | 276 | 334 | 405 |
| 6 мм² | 354 | 433 | 529 |
| 10 мм² | 500 | 619 | 782 |
| 16 мм² | 708 | 905 | 1 138 |
| 25 мм² | 1 196 | 1 507 | 1 843 |
| 35 мм² | 1 559 | 1 939 | 2 400 |
| 50 мм² | 2 038 | 2 545 | 3 196 |
| 70 мм² | 2 334 | 3 042 | 4 017 |
| 95 мм² | 3 123 | 4 131 | 5 246 |
| 120 мм² | 3 886 | 5 085 | 6 544 |
| 150 мм² | 4 721 | 6 183 | 8 132 |
| 185 мм² | 5 818 | 7 678 | 9 782 |
| 240 мм² | 7 610 | 9 979 | 12 783 |
Клиенты регулярно уточняют массу конкретных сечений. Вес кабеля ВВГнг(А)-LS 3х2,5 составляет 189 кг/км, то есть 0,189 кг на метр. Для сечения 5х10 показатель вырастает до 782 кг/км (0,782 кг/м), а при 4х70 весит уже 3 042 кг/км (3,042 кг/м). При заказе крупной партии разница в десятки и сотни килограммов существенно влияет на стоимость доставки.
Актуальные цены и наличие ВВГнг(А)-LS на складе ETX смотрите в нашем каталоге.
Наружные диаметры ВВГнг(А)-LS для подбора гофры и лотка
Выбор кабельного ввода и защитной трубы начинается с наружного размера кабеля. В таблице ниже представлены наружные диаметры ВВГнг(А)-LS для наиболее востребованных сечений при напряжении 1 кВ. Значения усреднены по данным заводов-изготовителей, у конкретного производителя может наблюдаться небольшое отклонение от нормы.
Таблица 2. Наружный диаметр кабеля ВВГнг(А)-LS, мм (напряжение 1 кВ)
| Сечение | 3-жильный | 4-жильный | 5-жильный |
|---|---|---|---|
| 2,5 мм² | 10,2 | 11,5 | 12,8 |
| 4 мм² | 12,1 | 13,2 | 14,5 |
| 6 мм² | 13,0 | 14,0 | 15,7 |
| 10 мм² | 15,6 | 17,0 | 18,3 |
| 16 мм² | 17,6 | 19,2 | 20,8 |
| 25 мм² | 21,0 | 22,5 | 24,5 |
| 35 мм² | 23,0 | 24,8 | 27,0 |
| 50 мм² | 26,0 | 27,5 | 30,0 |
| 70 мм² | 29,0 | 30,7 | 33,5 |
| 95 мм² | 33,0 | 35,0 | 38,0 |
Мне часто задают вопрос про ВВГнг(А)-LS сечением 5х16 и гофру 32 мм. Диаметр такого кабеля ВВГнг(А)-LS составляет 20,8–22,5 мм в зависимости от завода-изготовителя. Внутренний проход гофры d=32 мм равен около 24,3 мм, поэтому кабель пройдет в обоих случаях. Однако при длинных участках трассы (более 10 м с поворотами) лучше заложить гофру d=40 мм для свободной протяжки.
Общее правило для подбора гофры: внутренний диаметр трубы берите в 1,3 раза больше наружного размера кабеля.
Допустимый ток ВВГнг(А)-LS: сводная таблица по сечениям
Параметр определяет максимальную нагрузку, при которой кабель работает длительно в штатном режиме. Значения допустимого тока ВВГнг(А)-LS зависят от способа прокладки и количества жил. Данные взяты из ПУЭ (таблица 1.3.6) для 3-жильного кабеля с ПВХ-изоляцией.
Таблица 3. Допустимый ток ВВГнг(А)-LS, А (3-жильный кабель)
| Сечение | В воздухе | В земле |
|---|---|---|
| 1,5 мм² | 19 | 27 |
| 2,5 мм² | 25 | 38 |
| 4 мм² | 35 | 49 |
| 6 мм² | 42 | 60 |
| 10 мм² | 55 | 90 |
| 16 мм² | 75 | 115 |
| 25 мм² | 95 | 150 |
| 35 мм² | 120 | 180 |
| 50 мм² | 145 | 225 |
| 70 мм² | 180 | 275 |
| 95 мм² | 220 | 330 |
| 120 мм² | 260 | 385 |
| 150 мм² | 305 | 435 |
| 185 мм² | 350 | 500 |
Для 4- и 5-жильных кабелей допустимые значения рассчитывайте с понижающим коэффициентом 0,92 от 3-жильных (примечание к ПУЭ, таблица 1.3.7). Например, ВВГнг(А)-LS 4х70 при прокладке в воздухе выдерживает 166 А (180 х 0,92), в земле 253 А (275 х 0,92).
Клиенты спрашивают про ток ВВГнг(А)-LS для сечений 3х4 и 5х6 при разных условиях прокладки. ВВГнг(А)-LS 3х4 в воздухе выдерживает 35 А, в земле 49 А. Для 5х6 с коэффициентом 0,92 от 3-жильного значения в воздухе получается 39 А (42 х 0,92), в земле 55 А (60 х 0,92). Превышение указанных значений при постоянной нагрузке ведет к перегреву, ускоренному старению изоляции и повышенному риску короткого замыкания.
4 причины расхождения веса у разных заводов
Если сравнить каталоги казахстанских производителей, масса одного и того же сечения будет различаться. Марка и сечение совпадают, а цифры в строке «масса, кг/км» разные.
Вот основные причины такого расхождения.
- Форма токопроводящей жилы. Круглое сечение дает одну укладку в скрутке, секторное совсем другую. При секторном исполнении общий размер и масса кабеля получаются ниже.
- Толщина изоляции и оболочки. ГОСТ 31996-2012 устанавливает минимальные значения, но допускает запас сверх минимума. Увеличенная толщина прибавляет массу.
- Плотность ПВХ-компаунда. Рецептура отличается от производителя к производителю, может наблюдаться небольшой разброс плотности.
- Конструкция скрутки. Шаг повива жил и направление свивки влияют на расход меди и ПВХ на погонный метр.
Рекомендую при расчете лотков и подвесов закладывать массу по наибольшему значению из каталогов доступных заводов.
Барабан 4х95 на 500 м и подбор транспорта для доставки
Крупные объемы ВВГнг(А)-LS 4х95 отгружаются на кабельных катушках, точный расчет логистики становится обязательным. Вес ВВГнг(А)-LS для сечения 4х95 составляет 4 131 кг/км. На катушке длиной 500 м масса кабеля достигает 2 066 кг. Деревянный барабан типоразмера №18 или №20 добавляет еще 250–400 кг. Итого масса грузового места составляет 2300 – 2470 кг.
Для перевозки одного такого барабана подойдет бортовой грузовик грузоподъемностью более 3 тонн. Погрузку и разгрузку выполняют краном-манипулятором или автопогрузчиком с вилами. При заказе нескольких барабанов уточняйте грузоподъемность транспорта и условия разгрузки на объекте заранее.
Доставляем кабельную продукцию в течение 5–7 дней. При крупных заказах персональный менеджер ETX подберет подходящий вариант транспортировки.
Разница диаметров ВВГнг(А)-LS и ВВГнг(А)-FRLS при одном сечении
Объекты с повышенными требованиями к пожарной безопасности часто комплектуются кабелем в исполнении FRLS вместо LS. В FRLS-версии между жилами и внешней оболочкой добавлена огнестойкая подложка. За счет дополнительного слоя диаметр кабеля ВВГнг(А)-FRLS при одном и том же сечении немного увеличивается.
Учитывайте температуру монтажа. Прокладку ВВГнг(А)-LS и ВВГнг(А)-FRLS допускается вести при температуре не ниже –15 °C. В условиях нашей страны, где зимой температура регулярно опускается ниже –20 °C, важно учитывать возможности материалов.
Подробнее о других марках кабелей и проводов читайте в разделе «Кабели и провода».
5 частых вопросов о характеристиках ВВГнг(А)-LS
Сколько весит метр ВВГнг(А)-LS 3х2,5, 5х10 и 4х70?
Масса одного метра: 3х2,5 = 0,189 кг, 5х10 = 0,782 кг, 4х70 = 3,042 кг. Полная таблица ВВГнг вес по всем сечениям приведена выше.
Какой наружный диаметр у ВВГнг(А)-LS 5х16 и пролезет ли кабель в гофру 32 мм?
Диаметр ВВГнг(А)-LS 5х16 составляет от 20,8 до 22,5 мм в зависимости от завода. Внутренний проход гофры d=32 мм равен около 24,3 мм, кабель пройдет. На длинных участках лучше взять d=40 мм.
Какой допустимый ток ВВГнг(А)-LS 3х4 и 5х6 в воздухе и в земле?
При сечении 3х4 допустимый ток в воздухе 35 А, в земле — 49 А (по ПУЭ, таблица 1.3.6). Для 5х6 с коэффициентом 0,92 от 3-жильного: в воздухе 39 А, в земле 55 А.
Почему вес кабеля ВВГнг одного сечения отличается у разных заводов?
ГОСТ 31996-2012 задает минимумы толщины изоляции и оболочки, но допускает запас. Форма жилы (круглая или секторная), плотность ПВХ-компаунда и шаг скрутки у каждого завода свои.
Сколько весит барабан ВВГнг 4х95 на 500 м и какая машина нужна?
Масса кабеля на барабане составляет около 2066 кг, плюс 250–400 кг деревянного барабана. Итого 2300 – 2470 кг. Для перевозки нужен бортовой грузовик более 3 тонн с манипулятором.
